Konfigurasi Wireless Point to Multipoint Mikrotik

Assalammualaikum Wr Wb, kesempatan kali ini saya akan berbagi mengenai Point to Multipoint Wireless Mikrotik.

Point to Multipoint Wireless, nah pada kesempatan sebelumnya saya memosting mengenai Point to Point, bedanya multipoint ini adalah jumlah target akses yang ada karena bila p2p itu 1 lawan 1, nah sedangkan yang multipoint ini disekemakan 1 lawan 2 atau mungkin lebih banyak, penerapan jaringan ini secara sederhana sudah kita rasakan sehari 2 yaitu seperti hotspot cafe,rumah,sekolah dan juga lain nya, tetapi disini saya akan mengetes dengan 1 Router sebagai AP pusat nya, dan kedua Router berkemampuan nirkabel / wireless seolah-olah sebagai client nya, untuk akses inet saya memanfaatkan koneksi yang ada dilab sekolah saya dan menyebarkan nya lewat ap dengan konfigurasi src nat masqurade dan DHCP server supaya ip dapat didapatkan secara otomatis di 2 router tersebut.

Peralatan yang dibutuhkan :

• 3 buah RouterBoard
• 3 buah PC Client
• 3 buah kabel UTP

SISI AP-BRIDGE

1. Sekarang kita masuk pada tab wireless tables untuk melakukan konfigurasi pada wireless interfaces nya. Untuk Setingan mode nya kita pilih ap bridge, dengan band 2GHz-b/g/n. Untuk band, channel, frequency dan SSID masukkan dengan nama yang diinginkan. Jangan lupa juga untuk menambahkan Radio Name, dan atur juga untuk Wireless Protocol nya.

2. Lihat pada bagian Registrationnya.

3. Nah disini masuk ke IP > Routes Gateway nya masukkan Ip Address wlan1 Router Station 1 dan Station 2 nya. Untuk Dst.Address biarkan default saja. Lalu OK

4. Jika sudah tehubung, maka statusnya akan terhubung ke wlan 1 Router Station 1 dan Station 2

5. Nah nanti dibagian Registrationnya akan terhubung Radio Name Router Station 1 dan Station 2.

6. Lakukan pengetesan Bandwith Test, maukkan Ip wlan1 Router Station 1, untuk Diretionsnya, ubah menjadi Both. Klik Start

7. Lakukan pengetesan Bandwith Test, maukkan Ip wlan1 Router Station 2, untuk Diretionsnya, ubah menjadi Both. Klik Start

8. Lakukan terlebih dahulu pengetesan ping ke Ip Address wlan1 Router Station 1 dan Station 2

9. Lakukan terlebih dahulu pengetesan ping ke Ip Address client PC Router Station 1 dan Station 2

10. Lakukan pengetesan ping menggunakan terminal PC Client ke Ip Address PC Client Router Station 1 & 2

SISI STATION 1

1. Nah untuk wlan nya, kita aktifkan dulu ya. Dan saya aktfkan adalah wlan1.

2. Double klik pada bagian wlan, mode isi dengan Station, band nya sesuaikan dengan Router Bridge. Nah untuk SSID saya juga melakukan scanning terhadap SSID yang dengan Router Bridge, dan kalau sudah terhubung otomatis untuk Band, Frequency, dan Wireless protoclnya akan sama dengan Router AP-Bridge.Nah untuk Radio Name nya, buat untuk Station11-1. Jangan lupa untuk melakukan scanning.

3. Lihat pada bagian Registrationnya, apakah sudah terhubung ke Router AP-Bridge nya.

4. Masukkan Ip Adrdress wlan1 Router AP-Bridge dan Router Station 2. Klik OK

 5. Cek untuk Registrationnya, dan untuk di Route List nya coba apakah sudah reachable apa belum.

6. Lakukan pengetesannya, ceklis bagian Enable, klik OK

7. Lakukan pengetesan ping di terminal Routernya, ping ke Ip Address wlan1 Router AP-Bridge dan Router Station 2, dan juga Ip Address PC Client Router AP-Bridge dan Router Station 2.

8. Lakukan pengetesan ping di terminal PC Client nya, ping ke Ip Address wlan1 dan juga Ip PC Client Router AP-Bridge dan Router Station 1.

SISI STATION 2

1. Disini kita lakukan konfigurasi pada IP > Address

2. Masukkan Ip address wlan1 dan juga ether2 untuk Router Station 2.

3. Nah untuk wlan nya, kita aktifkan dulu ya. Dan saya aktfkan adalah wlan1.

4. Double klik pada bagian wlan, mode isi dengan Station, band nya sesuaikan dengan Router Bridge. Nah untuk SSID saya juga melakukan scanning terhadap SSID yang dengan Router Bridge, dan kalau sudah terhubung otomatis untuk Band, Frequency, dan Wireless protoclnya akan sama dengan Router AP-Bridge.
Nah untuk Radio Name nya, buat untuk Station11-2

5. Lihat pada bagian Registrationnya, apakah sudah terhubung ke Router AP-Bridge nya.

6. Double klik pada bagian wlan1 nya, nah lakukan tes ping ke Ip Adrdress wlan1 Router AP-Bridge dan juga Router Station 1 nya.

-Tes ping ke Ip Adrdress wlan1 Router AP-Bridge.

-Tes ping ke Ip Adrdress wlan1 Router Station 1.

7. Lihat untuk kecepatan signal nya.

8. Setelah itu, buka pada bagian IP > Routes

9. Klik ikon tambah pada Route List,

10.  Masukkan Ip Adrdress wlan1 Router AP-Bridge dan Router Station 1. Klik OK

11. Cek untuk Registrationnya, dan untuk di Route List nya coba apakah sudah reachable apa belum.

12. Selanjutnya, lakukan test, Tools > BTest Server

13. Nah disini di unceklist bagian Authenticate, lalu OK

14. Lakukan pengetesan ping di terminal Routernya, ping ke Ip Address wlan1 Router AP-Bridge dan Router Station 1, dan juga Ip Address PC Client Router AP-Bridge dan Router Station 1.

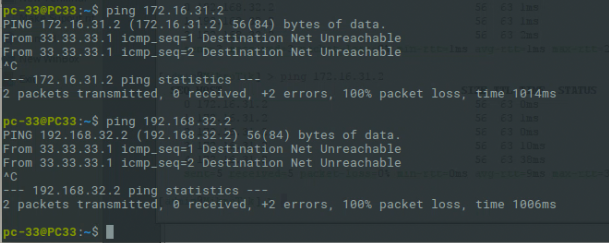

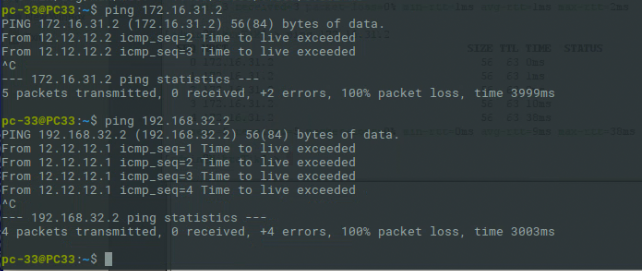

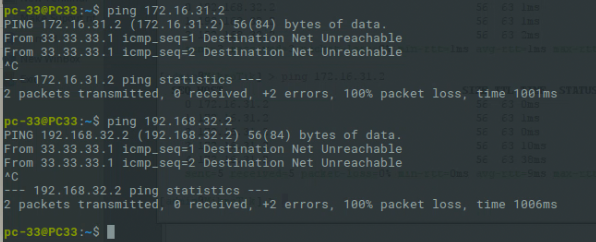

15. Lakukan pengetesan ping di terminal PC Client nya, ping ke Ip Address wlan1 Router AP-Bridge dan Router Station 1.

16. dan juga lakukan Ip Address PC Client Router AP-Bridge dan Router Station 1.

EKSPERIMEN : Pengubahan Band

~AP-Bridge : B~

 1. AP-Bridge    : B
     Station1      : B
     Station2      : B

 2. AP-Bridge    : B
     Station1      : only G
     Station2      : only G

 3. AP-Bridge    : B
     Station1      : BG
     Station2      : BG

 4. AP-Bridge    : B
     Station1      : only N
     Station2      : only N

 5. AP-Bridge    : B
     Station1      : BGN
     Station2      : BGN

 6. AP-Bridge    : B
     Station1      : GN
     Station2      : GN

~AP-Bridge : only G~

 1. AP-Bridge    : only G
     Station1      : B
     Station2      : B

 2. AP-Bridge    : only G
     Station1      : only G
     Station2      : only G

 3. AP-Bridge    : only G
     Station1      : BG
     Station2      : BG

4. AP-Bridge  : only G
     Station1      : only N
     Station2      : only N

5. AP-Bridge     : only G
     Station1      : BGN
     Station2      : BGN

6. AP-Bridge     : only G
     Station1      : GN
     Station2      : GN

~AP-Bridge : BG~

1. AP-Bridge    : BG
     Station1     : B
     Station2     : B

2. AP-Bridge     : BG
     Station1      : only G
     Station2      : only G

3. AP-Bridge     : BG
     Station1      : BG
     Station2      : BG

4. AP-Bridge     : BG
     Station1      : only N
     Station2      : only N

5. AP-Bridge     : BG
     Station1      : BGN
     Station2      : BGN

6. AP-Bridge     : BG
     Station1      : GN
     Station2      : GN

~AP-Bridge : only N~

1. AP-Bridge     : only N
     Station1      : B
     Station2      : B

2. AP-Bridge     : only N
     Station1      : only G
     Station2      : only G

3. AP-Bridge     : only N
     Station1      : BG
     Station2      : BG

 4. AP-Bridge    : only N
     Station1      : only N
     Station2      : only N

5. AP-Bridge     : only N
     Station1      : BGN
     Station2      : BGN

6. AP-Bridge     : only N
     Station1      : GN
     Station2      : GN

~AP-Bridge : BGN~

1. AP-Bridge     : BGN
     Station1      : B
     Station2      : B

2. AP-Bridge     : BGN
     Station1      : only G
     Station2      : only G

3. AP-Bridge     : BGN
     Station1      : BG
     Station2      : BG

4. AP-Bridge     : BGN
     Station1      : only N
     Station2      : only N

5. AP-Bridge     : BGN
     Station1      : BGN
     Station2      : BGN


6. AP-Bridge     : BGN
     Station1      : GN
     Station2      : GN

~AP-Bridge : GN~

1. AP-Bridge     : GN
     Station1      : B
     Station2      : B

2. AP-Bridge     : GN
     Station1      : only G
     Station2      : only G

3. AP-Bridge     : GN
     Station1      : BG
     Station2      : BG

4. AP-Bridge     : GN
     Station1      : only N
     Station2      : only N

5. AP-Bridge     : GN
     Station1      : BGN
     Station2      : BGN

6. AP-Bridge     : GN
     Station1      : GN
     Station2      : GN

Sekian yang dapat saya bagikan, semoga dapat bermanfaat.

Terimakasih dan mhon maaf apabila banyak terdapat kekurangan.

Wassalamu'alaikum wr, wb.
