Cara menghubungkan GNS3 ke Internet dengan VirtualBox

Assalamu'allaikum...

Nah sekarang saya akan melanjutkan case yang sudah saya pelajari nih... Tapi sebelumnya, kalian bisa lihat cara install Mikrotik menggunakan VirtualBox.

Jadi gimana biar GNS3 terhubung ke internet dengan menggunakan VirtualBox. Langsung saja pastinya buka dulu GNS3 di laptop kalian dan jangan lupa hubungkan hotspot handphone Anda ke Laptop kalian.

Note:

Kalau nanti belum berhasil juga, kalian coba matikan firewall Laptop, Disable antivirus Laptop.
Kalian lakukan dulu peng-installan Mikrotik di QEMUnya. disini

1. Buka GNS3. Kalau mau disimpan projectnya, beri nama sesuka Anda.

2. Lalu kita buat Routernya dulu. Klik 'Edit' lalu 'Preferences'

3. Lalu arahkan ke 'QEMU VMs' lalu klik "New"

4. Lalu untuk type nya, pilih default saja. lalu klik "Next"

5. Untuk penamaan Routernya sebenernya terserah Anda. kalau saya disini pakai penamaan 'Router'. lalu klik 'Next'

6. Sesuaikan ukuran RAM nya, disarankan untuk sedikit saja karena ini untuk router tidak perlu banyak-banyak. Lalu 'Next'

7. Pilih ikon 'Browse' lalu pilih cd yang sudah kita install di QEMU. Lalu klik 'Open'

8. Kalau sudah seperti ini, klik 'Finish'

9. Kita atur dulu pengaturan Router yang udah kita buat tadi. Klik 'Edit'

10. Lalu pilih 'Network' lalu untuk adapternya pilih '5'.

Note: Kita pilih adapternya 5, biar nanti bisa dipakai sampe ether5

11. Lalu untuk type nya pilih yang paling bawah.

Note: Sesuai processor Anda sih, kalau saya disini adanya Intel, makannya saya pilih 'Intel i8......' yang paling bawah. Dan pemilihan type ini mempengaruhi kecepatan kita untuk login nanti.

12. Kalau sudah, klik 'OK'

13. Kan karena disini symbol Routernya masih symbol PC, biar nanti kalau kita konfig topologinya gak bingung, kita ganti dulu symbol buat Router nya. Caranya, klik kanan Router yang udah dibuat tadi, lalu pilih 'Change Symbol'

14. Lalu pilih symbol buat Routernya. Lalu klik 'OK'

15. Kalau symbolnya sudah berganti, kita klik 'Apply' kemudian 'OK'

16. Nah kalau sudah, bikin topologi kaya gini. Pertama kita klik dulu gambar yang saya beri tanda orange. Lalu nanti akan muncul pilihan gambar yang beri tanda hijau. Lalu tinggal seret aja bikin topologinya sama kayak yang sudah saya beri tanda ungu.

17. Lalu kita ke 'Open Network and Sharing Center'

18. Lalu kita buka 'properties', koneksi hotspot dari handphone Anda.

19. Lalu kita buka 'Sharing'. Lalu kita Allow semuanya seperti gambar dibawah.

20. Lalu untuk Home Networking connection, arahkan ke VirtualBox. Lalu klik 'OK'

21. Lalu nanti statusnya akan 'Shared'

22. Sekarang kita balik lagi ke GNS3, klik kanan cloud, lalu klik 'configure'

23. Lalu pilih cloud 1

24. Lalu pilih 'Ethernet'. Karena di Sharing tadi Home Networking connection nya kita arahkan ke VirtualBox, maka disini kita arahkan juga ke VirtualBox Host-Only Network.

25. Lalu klik 'Add' lalu klik 'OK'

26. Nanti kita lihat ke 'details' nya koneksi VirtualBox nanti akan seperti ini.

27. Lalu kita hubungkan dengan kabel yang sudah saya beri tanda merah. Perhatikan ether yang Anda hubungkan seperti ini.

28. Lalu untuk Cloud nya, pakai network yang sudah kia buat tadi.

29. Lalu nanti kita 'Start'. (disini saya lupa capture, pokoknya kalo untuk start kita klik aja ikon start yang warna hijau itu). Lalu kita klik 'console' Router nya

30. Kita tunggu bentar, kalau kata guru saya cepat lambatnya kita login, itu tergantung type network yang tadi kita pilih.

31. Lalu kita lihat 'ip address print'. Dan disini saya belum ada ip addressnya.

32. Kita setting dulu ip addressnya. command nya 'ip address add address=192.168.137/24'

Note: ip addressnya usahakan 1 network sama yang kaya di VirtualBox

Lalu untuk Ethernya kita lihat lagi sama topologi yang tadi, yang tadi kan yang saya hubungkan itu yang 'ether1'

33. Lalu kita setting ip gateway, dan dns server nya.

Command untuk gateway: 'ip route add gateway=......' dan untuk dns nya: 'ip dns set servers=.....'.

Lalu di dns kita allow-kan untuk me remote seperti gambar dibawah.

34. Kita coba nge ping address nya,

35. Kita coba nge ping gateway nya,

Note: Kalau gak bisa juga nge ping, (Unreachable ataupun Request Time Out) coba kalian lihat kuota kalian masih ada apa nggak' dan juga lihat lagi konfigannya jangan sampai ada yang salah/kelewat.

36. Sekarang kita buka winbox, lalu login dengan ip address ataupun mac address

37. Lalu nanti akan login dengan ip address nya yang tadi.

Note: (isti) adalah nama cd yang ada di QEMU tadi.

38. Lalu kita buat ip addressnya. IP ⇒ Addresses ⇒ Klik ikon tambah

39. Isi dengan ip addressnya, jangan sampai salah menempatkan ethernya. Karena dari pengalaman saya sebelumnya, itu nggak' bisa nge ping karena ada kesalahan pas masukkin ether nya. Lalu kalau sudah, tinggal klik 'Apply' lalu 'OK'

40. Sekarang kita ke IP ⇒ DHCP Server ⇒ DHCP Setup

41. Lalu perhatikan juga ether yang kita pakai. Lalu disni 'Next' saja terus sampai Success

42. Nanti tampilannya akan seperti dibawah.

43. Lalu kita ke IP ⇒ Firewall ⇒ NAT

44. Kita ke General ⇒ lalu Chain nya 'scrnat'. Untuk Out-nya juga isi.

45. Lalu 'Action' nya, pilih 'masqurade'

46. Nanti akan muncul tampilan seperti ini.

47. Lalu sekarang kita cek. Ke 'New Terminal' lalu kita coba ping address nya, dan juga gatewaynya. dan kalau mau ping juga dns google. (Dan disitu saya kadang timeout kadang reply, itu karena kuota udah mau abis:v)

48. Kalau sudah bisa reply, sekarang kita ke GNS3 lagi klik kanan PC nya, lalu pilih 'console'

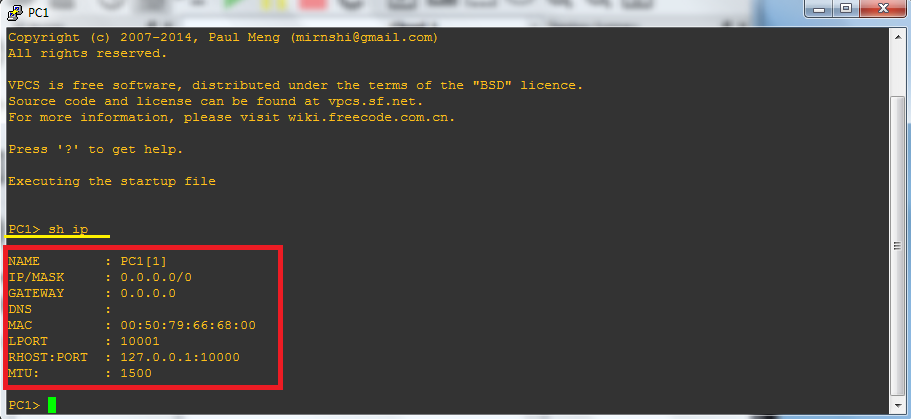

49. Lalu kalau kita tuliskan command 'sh ip'

Note: sh ip itu adalah show ip. Jadi kalau kita lihat disini, ip address, gatewaynya, dll masih default

50. Sekarang kita tuliskan command 'dhcp' sampai ada tulisan 'DORA... IP...'
Note : Disni saya tuliskan command dhcp 2 kali karena yang dipertama (yang saya tandai warna merah) itu masih 'DDORA...' sedangkan yang kedua (yang saya tandai warna kuning) harusnya 'DORA....' dan sampai keluar IP nya.
